Ancoraggio e consolidamento di un muro spondale controterra

    LUOGO: Strà, Venezia
    ANNO: 2020
    DURATA CANTIERE: 4 giorni

    IL PROBLEMA

    Cedimento del muro di sostegno e del rivestimento spondale del canale.

    LA SOLUZIONE

    Realizzazione di micro ancoraggi nel muro spondale del canale, con tecnologia Uretek MicroAnchors®.

    Nel comune di Strà (VE), si è trattato di lavori di rifacimento del muro di sostegno e del rivestimento spondale del canale Veraro, in un contesto di pregio architettonico data la vicinanza con Villa Pisani e il relativo parco.

    IL PROBLEMA

    Gli interventi si sono resi necessari a causa dell’avanzato livello di degrado dell’attuale muro di sostegno in laterizi, che presentava evidenti fuori-piombo e un generale stato di ammaloramento dei paramenti murari, generato sia dall’invecchiamento dei materiali che dal traffico stradale che induce sovraccarichi e vibrazioni.

    Le esigenze del cliente
    Era necessario intervenire in tempi rapidi per mettere in sicurezza la struttura, impattando il meno possibile sulla circolazione stradale.

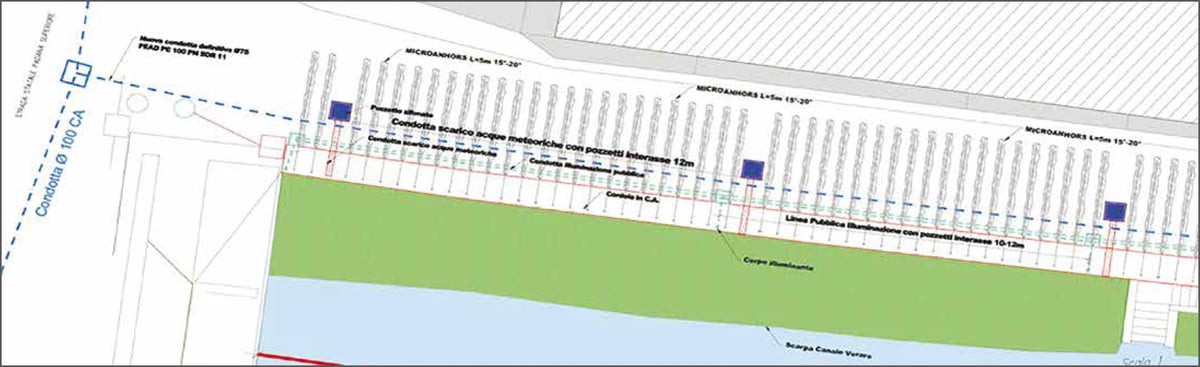

    dettagli-esecutivi-intervento-uretek-microanchorsDettagli esecutivi dell’intervento Uretek Microanchors®

    Perché è stata scelta la soluzione Uretek:

    • Rapidità
      attenta pianificazione e programmazione dei tempi di esecuzione che permettevano di realizzare l’opera in pochi giorni lavorativi;
    • Non invasività
      l’intervento proposto da Uretek non necessitava scavi o lavori in muratura, non avrebbe sporcato l’area né prodotto scarti di lavorazione;
    • Monitoraggio continuo del lavoro
      le attività sarebbero state sottoposte a controllo in tempo reale mediante tecnologia laser;
    • Applicazione della tecnologia esclusiva Uretek MicroAnchors®
      che grazie al inserimento di tiranti brevettati ed alla speciale resina espandente Uretek Geoplus®, ad un’alta pressione di rigonfiamento, compatta il terreno e stabilizza le strutture;
    • Attenzione all’ambiente
      la miscelazione fuori terra delle resine Uretek® genera un prodotto finale inerte, che non rilascia eluati nel terreno e nelle eventuali falde presenti.
    • Uretek in Francia è qualificata da SNFC per know-how nel settore ferroviario.
    HubSpot Video



    LA SOLUZIONE

    Dato l’angusto spazio di lavoro, per contrastare le spinte orizzontali che agiscono a tergo dell’opera di sostegno, si è utilizzata la tecnologia Microanchors di Uretek, realizzando una fila di ancoraggi costituiti da microtiranti in acciaio posizionati e ancorati tramite iniezioni di resine espandenti Uretek Geoplus®.

    L’intervento di rinforzo strutturale prevede, previa demolizione dei primi 70 cm del muro esistente, la costruzione di un cordolo in c.a. di altezza 70 cm e larghezza 81,5 cm, collegato con barre in acciaio alla muratura sottostante.

    Attraverso il cordolo, è prevista la realizzazione, lungo tutto lo sviluppo del muro di sponda, di una fila di tiranti Uretek Microanchors posti a interasse di 0,5 m. I tiranti hanno una lunghezza pari a 5 m (lunghezza libera 2 m, fondazione 3 m) e inclinazione 15° sull’orizzontale.

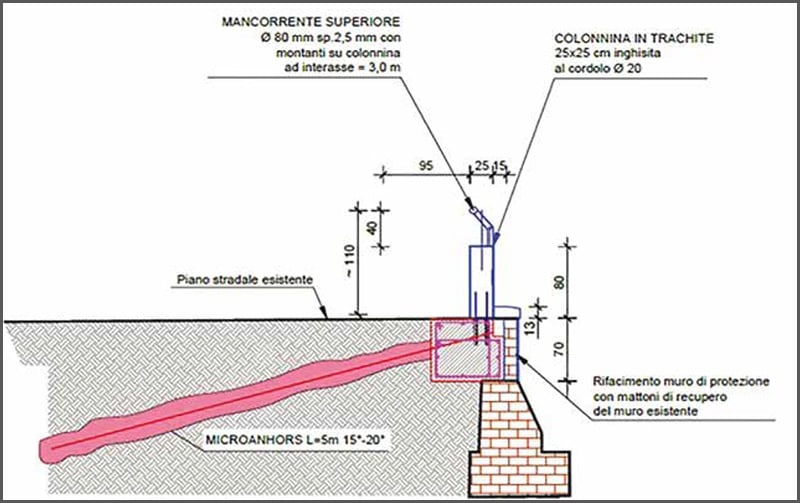

    sezione-tipo-di-intervento-con-uretek-microanchorsLa sezione tipo dell’intervento con Uretek Microanchors®

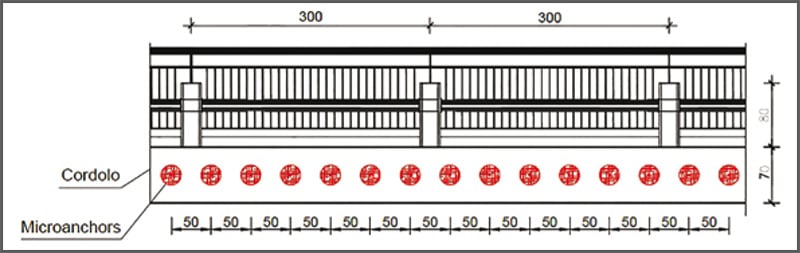

    prospetto-lato-muro-spondaleIl prospetto lato muro spondale

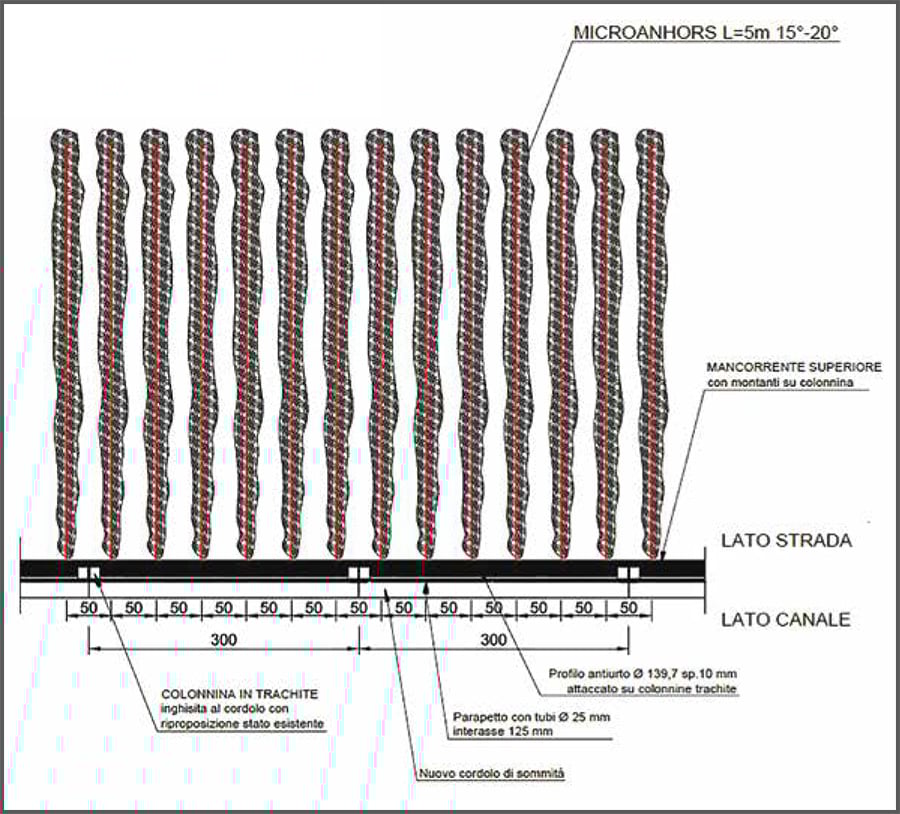

    pianta-dello-schema-esecutico-dei-tirantiLa pianta dello schema esecutivo dei tiranti



    L'INTERVENTO NEL DETTAGLIO

    Le fasi operative

    • Passando per i prefori allestiti nel cordolo in calcestruzzo armato, si è perforato il terreno fino a una profondità di circa 5 m con una inclinazione di 15° rispetto all’orizzontale;
    • Nei fori si sono posati i microancoraggi, con un interasse di 50 cm, fino alla lunghezza di progetto;
    • Nella fase successiva si è utilizzata una speciale resina espandente che, uscendo alla fine del tubo d’iniezione, ha solidarizzato l’ancoraggio al terreno;
    • Infine si è provveduto alla tesatura dei microancoraggi incuneando la testa nella piastra di ripartizione sulla superficie dell’opera di contenimento. L’entità del tiraggio è stata rilevata grazie a un martinetto collegato a una cella di carico;
    • In seguito, la parte sommitale del muro è stata ricostruita con un rivestimento in mattoni faccia a vista.

    Controlli e verifiche
    L'entità del tiraggio è stata rilevata grazie ad un martinetto collegato ad una cella di carico.

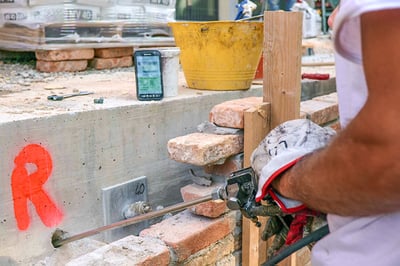

    ripristino-struttura-spondale-canale-con-iniezioni-resine-espandenti

    Un dettaglio dell’iniezione della resina
    Uretek Geoplus

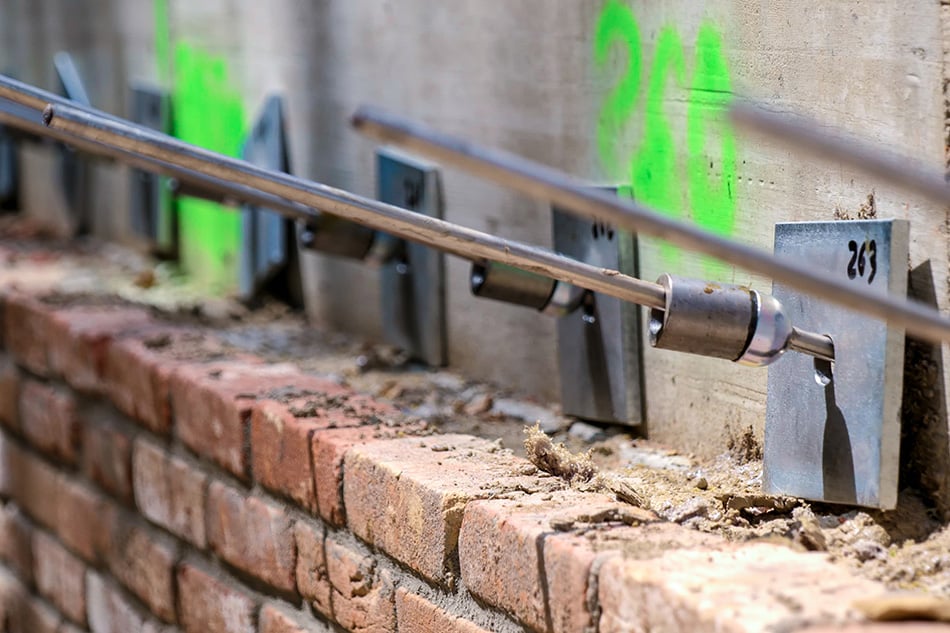

    dettaglio-cannule-uretek-con-piastra-di-ripartizione

    Un dettaglio delle cannule Uretek
    Multipoint® con piastra di ripartizione

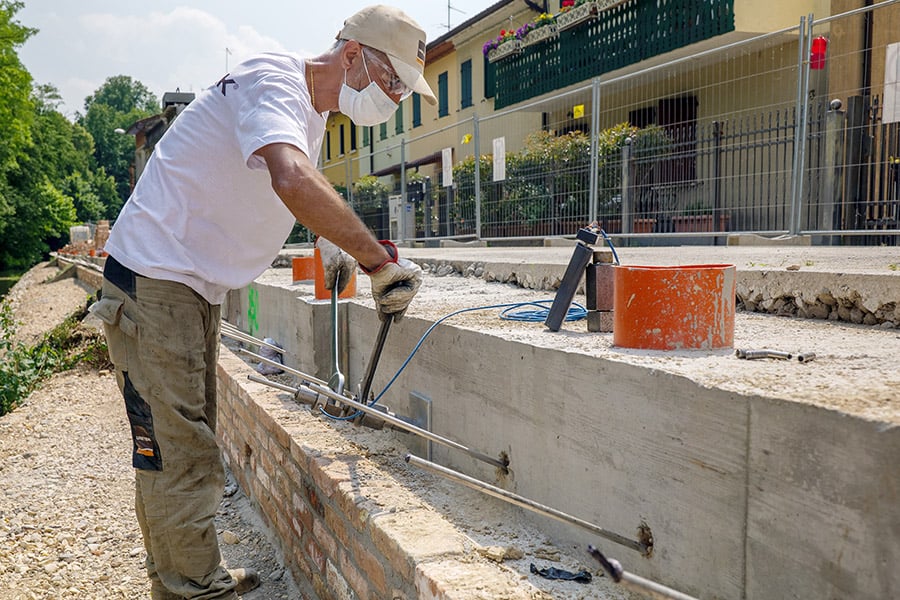

    tesatura-e-controllo-tiraggio

    La tesatura e il controllo del tiraggio

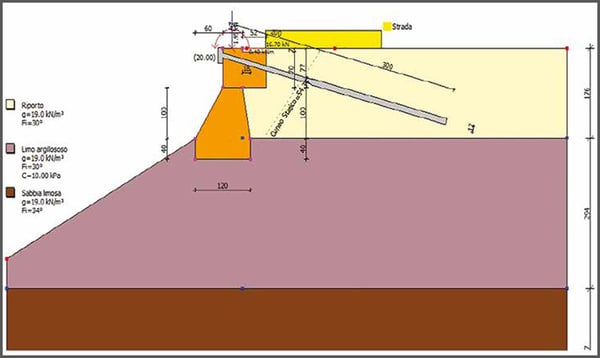

    schema-della-sezione-di-calcolo

    Schema della sezione di calcolo

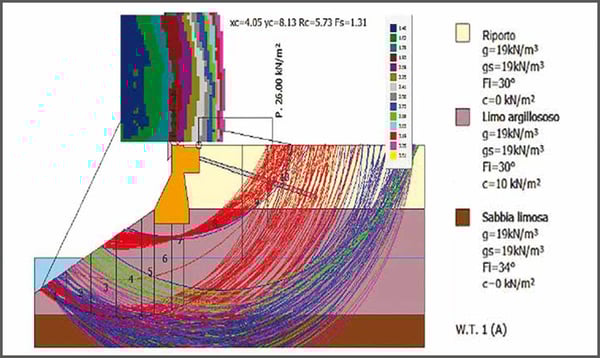

    verifiche-stabilita-generale

    Le verifiche di stabilità generale
