Consolidamento fabbricato ferroviario - Stazione Venezia Santa Lucia

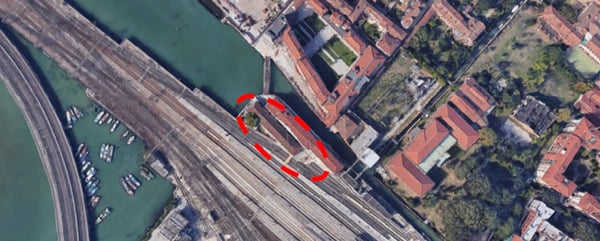

    LUOGO: Stazione Venezia Santa Lucia
    ANNO: 2020
    DURATA CANTIERE: 1 giorno
    DIMENSIONE CANTIERE: 22,4mq
    COMMITTENTE: Direzione Territoriale e Produzione Venezia

    IL PROBLEMA

    L’intervento viene richiesto per ottenere un miglioramento delle caratteristiche meccaniche ed idrauliche del terreno di fondazione.

    LA SOLUZIONE

    Consolidamento preventivo del terreno di fondazione migliorandone le caratteristiche meccaniche e idrauliche tramite iniezione di resine espandenti e tecnologia Uretek Deep Injections.

    L’intervento di consolidamento ha riguardato il terreno sottostante la fondazione a platea di un manufatto ed è stato eseguito mediante sistema di iniezioni Multipoint e tecnologia Uretek Deep Injections, interessando il sedime delle fondazioni di superficie complessiva pari a 22,4mq con l’obiettivo di ottenere un miglioramento delle caratteristiche meccaniche ed idrauliche del terreno di fondazione.

    IL PROBLEMA

    Le esigenze del cliente
    Era necessario intervenire in tempi rapidi per mettere in sicurezza il fabbricato impattando però il meno possibile sulla circolazione ferroviaria.

    Perché è stata scelta la soluzione Uretek:

    • Rapidità
      attenta pianificazione e programmazione dei tempi di esecuzione che permettevano di realizzare l’opera in pochi giorni lavorativi;
    • Non invasività
      l’intervento proposto da Uretek non necessitava l’interruzione del traffico ferroviario, non avrebbe sporcato l’area né prodotto scarti di lavorazione;
    • Monitoraggio continuo del lavoro
      le attività sarebbero state sottoposte a controllo in tempo reale mediante tecnologia laser;
    • Applicazione della tecnologia esclusiva Uretek Deep Injections®
      che grazie alla speciale resina espandente Uretek Geoplus®, ad un’alta pressione di rigonfiamento, compatta il terreno e stabilizza le strutture;
    • Attenzione all’ambiente
      la miscelazione fuori terra delle resine Uretek® genera un prodotto finale inerte, che non rilascia eluati nel terreno e nelle eventuali falde presenti.
    • Uretek in Francia è qualificata da SNFC per know-how nel settore ferroviario.

    LA SOLUZIONE

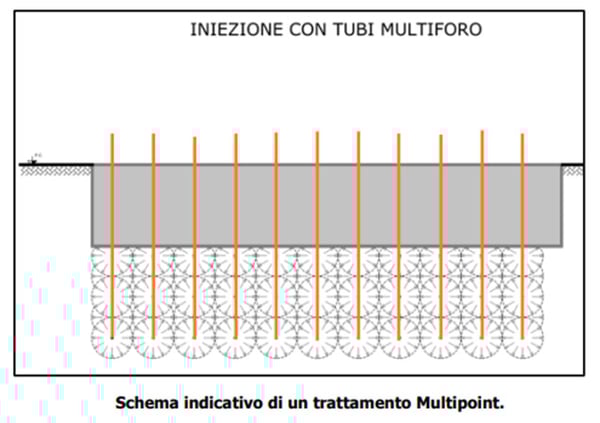

    La Tecnologia applicata Uretek Deep Injections ha previsto l’utilizzo del sistema di iniezione Uretek Multipoint®.

    Le principali caratteristiche del sistema di iniezione sono le seguenti:
    -    Realizzazione nel terreno di una maglia di iniezione molto fitta e regolare;
    -    Localizzazione della miscela nei pressi delle sorgenti di iniezione evitando dispersioni ovvero discontinuità di trattamento.

    consolidamento-terreno-fondazione-fabbricato



    consolidamento-fabbricato-ferroviario



    L'INTERVENTO NEL DETTAGLIO

    Tecnologia applicata
    L’intervento ha previsto l’utilizzo del sistema di iniezioni Uretek Multipoint. Le principali caratteristiche del sistema sono le seguenti:
    -    L’intervento di consolidamento ha interessato il sedime delle fondazioni di superficie complessiva pari a 22,4 mq;
    -    Le iniezioni sono state eseguite con sistema di iniezioni Multipoint interessando il volume di terreno da quota 0,00               a quota – 4,30 m da p.c.;
    -    Per ogni iniezione si è registrato il sollevamento della struttura a conferma del consolidamento del terreno;
    -    Le prove penetrometriche comparative eseguite ante e post operam hanno registrato un importante incremento dei parametri di resistenza del terreno;
    -    I valori di capacità portante del terreno, calcolati allo SLU in condizioni post-operam, sono pari a 856 kPa e pertanto compatibili con i carichi previsti;
    -    I cedimenti della fondazione, stimati considerando il carico di 27,50 kPa uniformemente ripartito sulla superficie, la fondazione rigida ed il terreno con comportamento perfettamente elastico, risultano dell’ordine di un paio di millimetri.

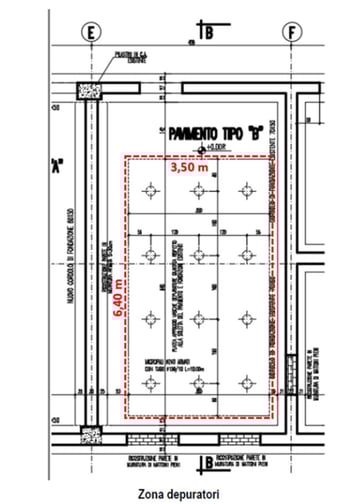

    PLANIMETRIA DELL'INTERVENTO consolidamento-terreno-fondazione-con-iniezioni-resine-espandanti

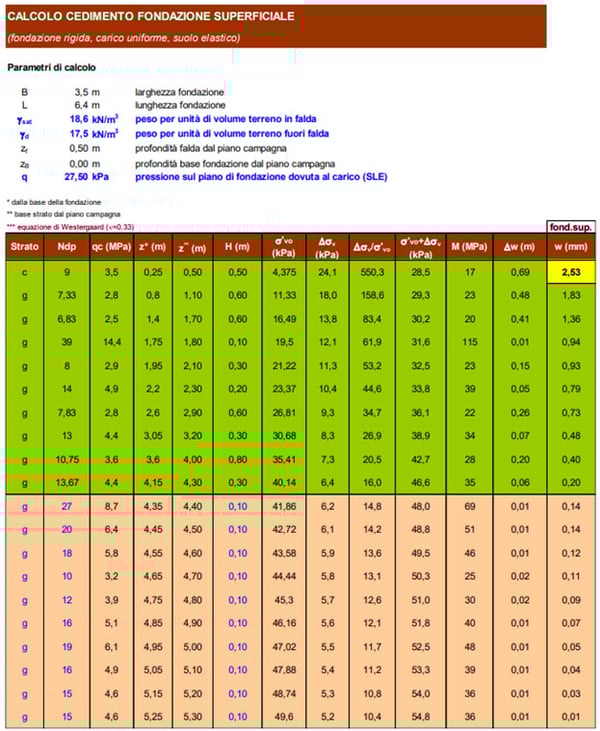

    Stima dei cedimenti

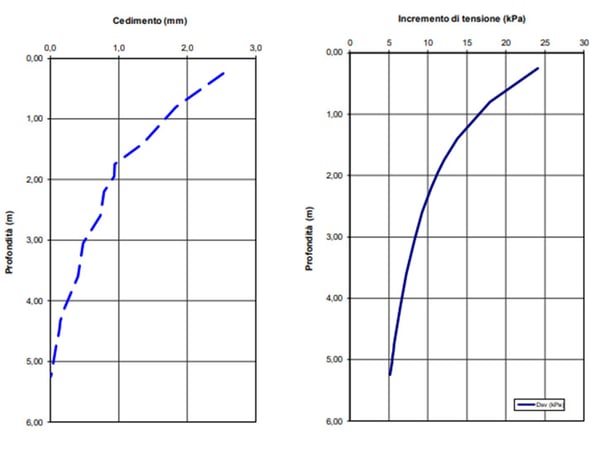

    La stima dei cedimenti complessivi che si potranno sviluppare nel tempo a seguito dell’applicazione del carico complessivo è stata condotta considerando la fondazione infinitamente rigida, il carico ripartito uniformemente sulla superficie di appoggio ed il suolo con comportamento elastico.

    Monitoraggio laser
    Durante le operazioni di iniezione della resina, al fine di operare un riscontro del comportamento della struttura nei riguardi degli spostamenti verticali, si è utilizzata una strumentazione laser con precisione di ± 0,5 mm.
    I ricevitori, posizionati sulle strutture di fondazione hanno rilevato un sollevamento massimo della base di calcestruzzo di 1,0 -1,5 mm a conferma dell’avvenuto consolidamento del terreno di base.

    Prove penetrometriche
    L’esito positivo dell’intervento è stato controllato con prove penetrometriche dinamiche comparative che permettono di apprezzare l’incremento dei parametri meccanici dei volumi di terreno iniettati. In particolare sono state eseguite due prove pre-iniezione e due prove prove post-intervento. Le prove post intervento hanno dato rifiuto strumentale immediatamente al disotto del piano d’imposta della fondazione.

    consolidamento-fabbricato-ferroviario-con-iniezioni-resine-espandenti



    consolidamento-fabbricato-ferroviario-con-tecnologia-uretek
