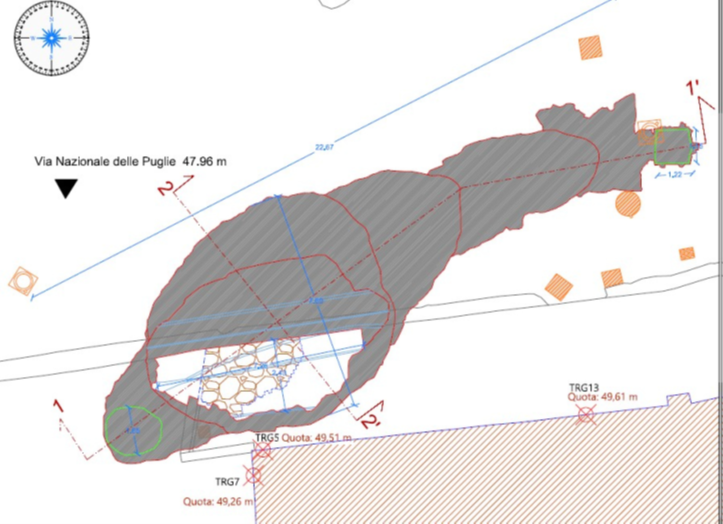

Dalla foto seguente è possibile valutare l’estensione ipogea della cavità, con sviluppo lineare di circa 22 m, con andamento che si diramava in senso longitudinale rispetto alla posizione dei n.2 pozzi estrattivi “Occhi di Monte”, indicati in verde.
La dimensione della voragine in superficie si sviluppava per circa 25 mq del suolo stradale (3x7.50)m ad una profondità variabile dai 5 ai 14 metri dal piano stradale. Dalle misurazioni effettuate con Georadar è stato possibile quantificare il volume in circa 450mc.
L’analisi è stata condotta nell’area della voragine per effettuare:
- La ricostruzione del modello geologico dell’area;
- I rilievi topografici e laser scanner;
- Le indagini geofisiche di tomografia elettrica;
L'analisi ha evidenziato, nel corso degli anni, una forte manomissione antropica dell’area dovuta ad una intensa attività di scavo per l'estrazione del tufo e/o per la realizzazione di cisterne, cave e cantine.

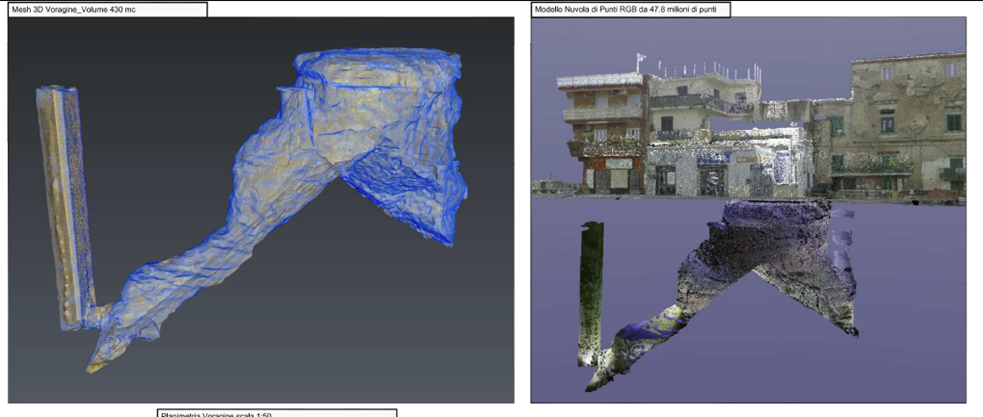

Rilievo Laser-Scanner ed individuazione Estensione Cavità
Nel periodo che ha preceduto l’intervento l’area è stata caratterizzata da nuovi crolli, dovuti al variare delle condizioni atmosferiche esterne, che ne hanno modificato l’ampiezza in superficie, innescando ulteriori fenomeni di instabilità nell’area limitrofa alla cavità.

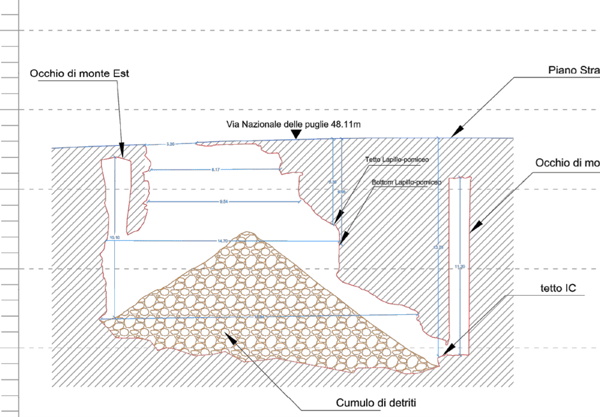

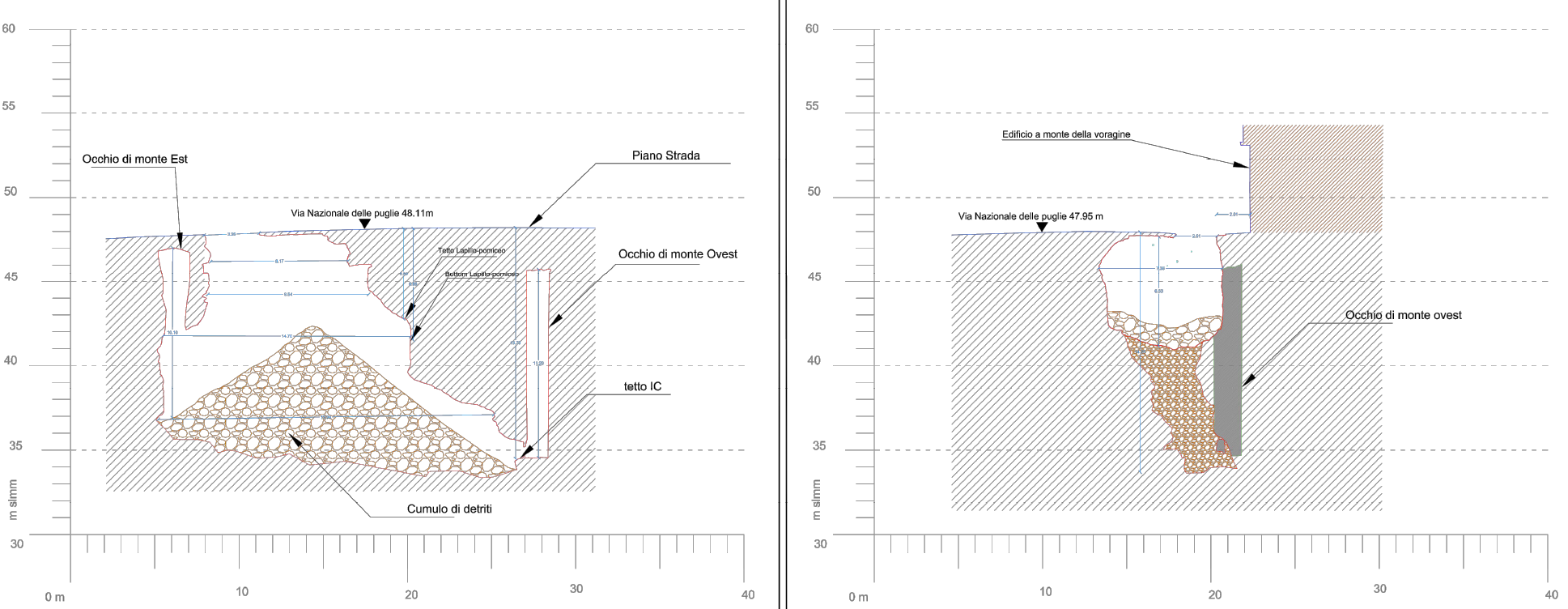

Sezione Stato di Fatto Intervento
L’area della cavità antropica risultava fortemente compromessa da instabilità delle pareti.
La cavità stessa presentava geometria complessa, con sezioni profonde fino a 14 metri e condotti verticali collegati alla superficie tramite “Occhi di Monte”.

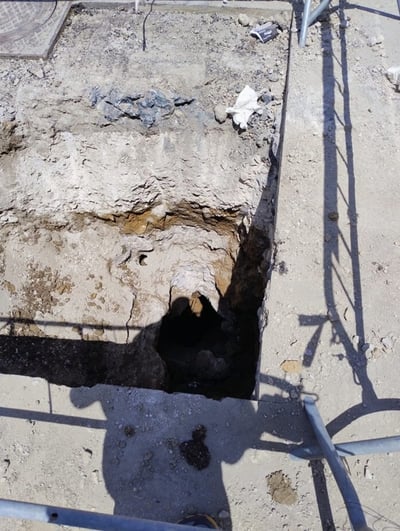

Ingresso "Occhio di Monte"
La presenza di sottoservizi attivi ostacolava inoltre le manovre di intervento e aumentava il rischio operativo per personale e mezzi.
La natura del terreno e la geometria complessa della cavità rendevano necessaria una soluzione di consolidamento mirata, controllata e sicura, capace di prevenire ulteriori cedimenti e garantire la stabilità a lungo termine dell'area.

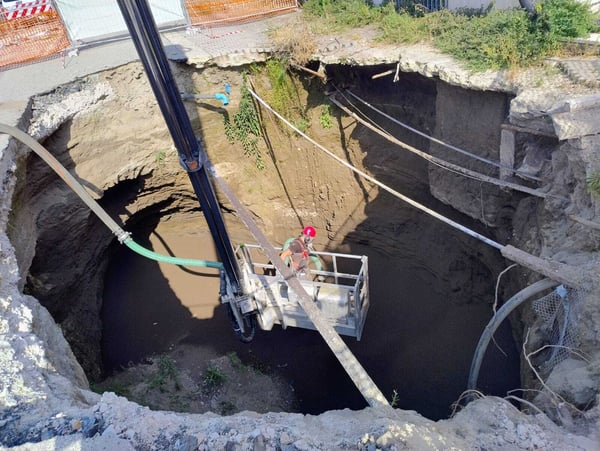

Il riempimento è stato eseguito in sicurezza mediante l’utilizzo di apposito cestello che ha consentito l’accesso dall’alto alla cavità.

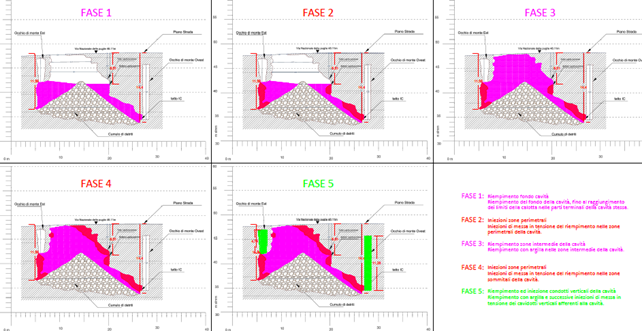

Le fasi operative sono:
- Riempimento fondo cavità
Si procede con il riempimento del fondo della cavità, fino al raggiungimento dei limiti della calotta nelle parti terminali della cavità stessa.
- Iniezioni zone perimetrali
Si eseguono le iniezioni di resina per la messa in tensione del riempimento nelle zone perimetrali della cavità.
- Riempimento zone intermedie della cavità
Si procede con il riempimento con argilla nelle zone intermedie della cavità.
- Iniezioni zone perimetrali
Si procede con le iniezioni di messa in tensione del riempimento nelle zone sommitali della cavità.
- Riempimento ed iniezione dei condotti verticali della cavità
Si procede con il riempimento con argilla e successive iniezioni di messa in tensione del riempimento dei condotti verticali afferenti alla cavità.
