Consolidamento muro di contenimento edificio su Lago di Como

    LUOGO: Edificio residenziale Cernobbio (CO)
    DURATA CANTIERE: 10 giorni lavorativi

    IL PROBLEMA

    Legante ammalorato nella struttura muraria di fondazione

    LA SOLUZIONE

    Consolidamento del terreno di fondazione e della fondazione a sacco del muro mediante  iniezioni di resina espandente Uretek Geoplus®, tecnologie Uretek Deep Injections® e Uretek Walls Restoring®, realizzazione di micro ancoraggi nel muro, tecnologia Uretek MicroAnchors®

    L’edificio oggetto del nostro intervento è una villa privata che si affaccia direttamente sul Lago di Como, in località Cernobbio.

    IL PROBLEMA

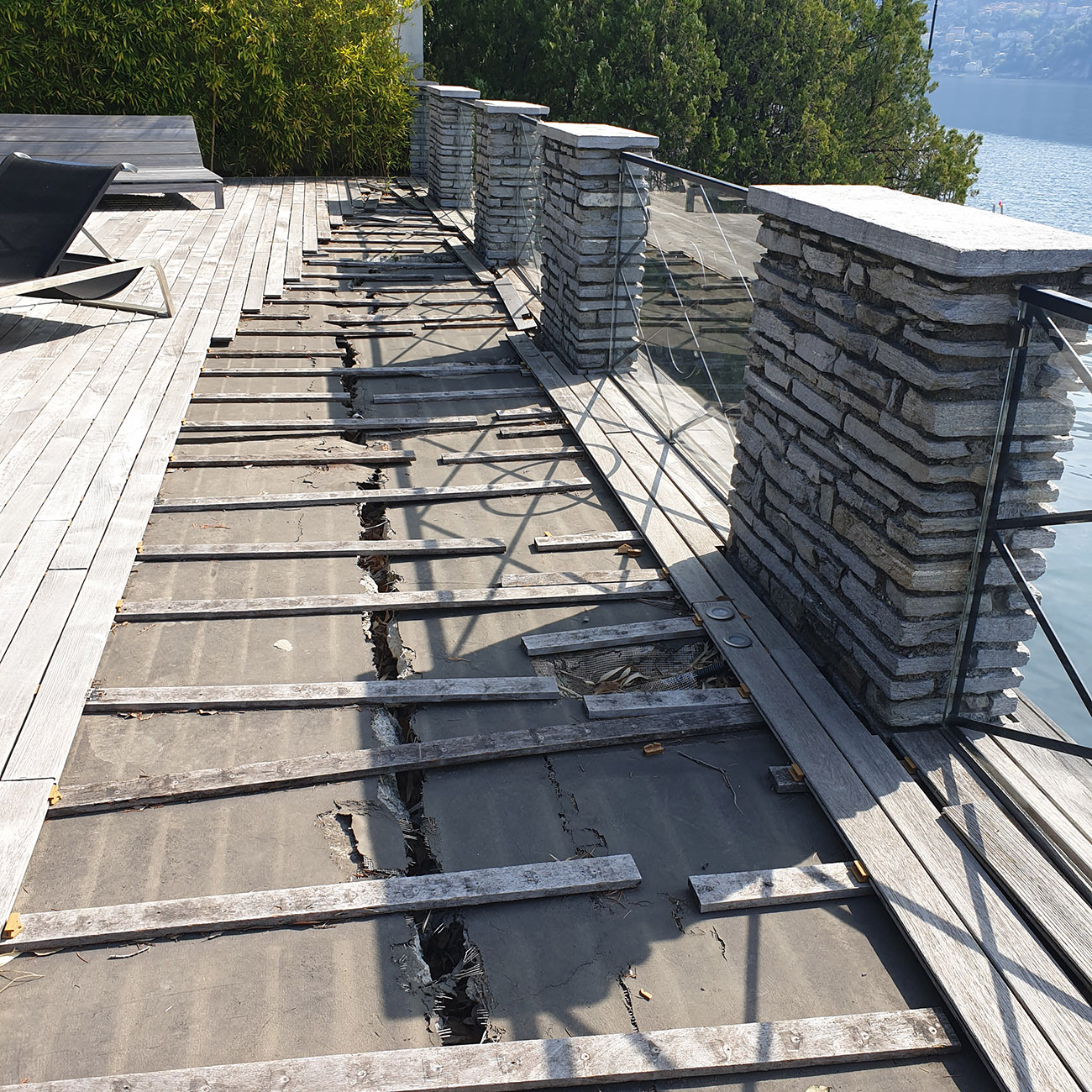

    Il terreno posto alla base della muratura, in parte sommerso, presentava importanti cedimenti causati dai vuoti nel legante della struttura muraria. I parametri di resistenza e di deformabilità del terreno risultavano insufficienti a contrastare le spinte orizzontali a tergo della muratura.

    Le esigenze del cliente
    Era necessario sostenere e consolidare con urgenza il muro spondale per ripristinare la sicurezza dell’area del giardino affacciata sul lago.

    Perché è stata scelta la soluzione Uretek:

    • Rapidità
      attenta pianificazione e programmazione dei tempi di esecuzione che permettevano di realizzare l’opera in tempi relativamente brevi;
    • Costi competitivi;
    • Non invasività
      l’intervento proposto da Uretek non necessitava scavi o lavori in muratura, non avrebbe sporcato l’area né prodotto scarti di lavorazione;
    • Monitoraggio continuo del lavoro
      le attività sarebbero state sottoposte a controllo in tempo reale mediante tecnologia laser d’avanguardia e personale altamente qualificato;
    • Applicazione delle tecnologie esclusive Uretek Deep Injections®, Uretek MicroAnchors® e Uretek Walls Restoring®
      che, grazie all’iniezione della resina espandente Uretek Geoplus® ad alta pressione di rigonfiamento, compattano il terreno e stabilizzano le strutture;
    • Attenzione all’ambiente
      la miscelazione delle resine Uretek® genera un prodotto finale inerte, che non rilascia eluati nel terreno e nelle eventuali falde presenti.

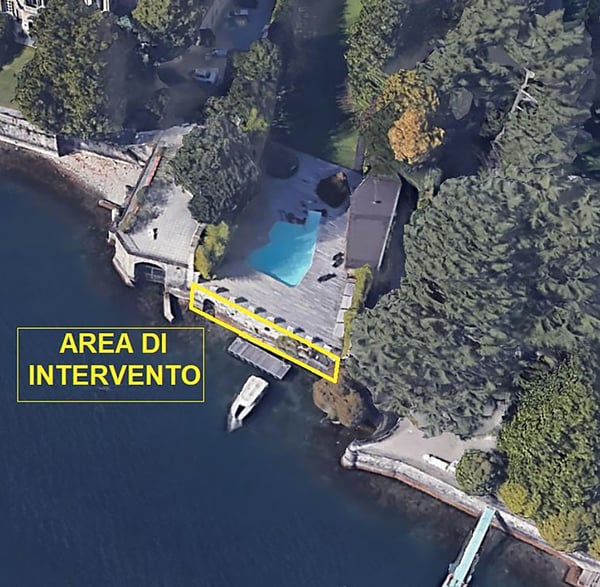

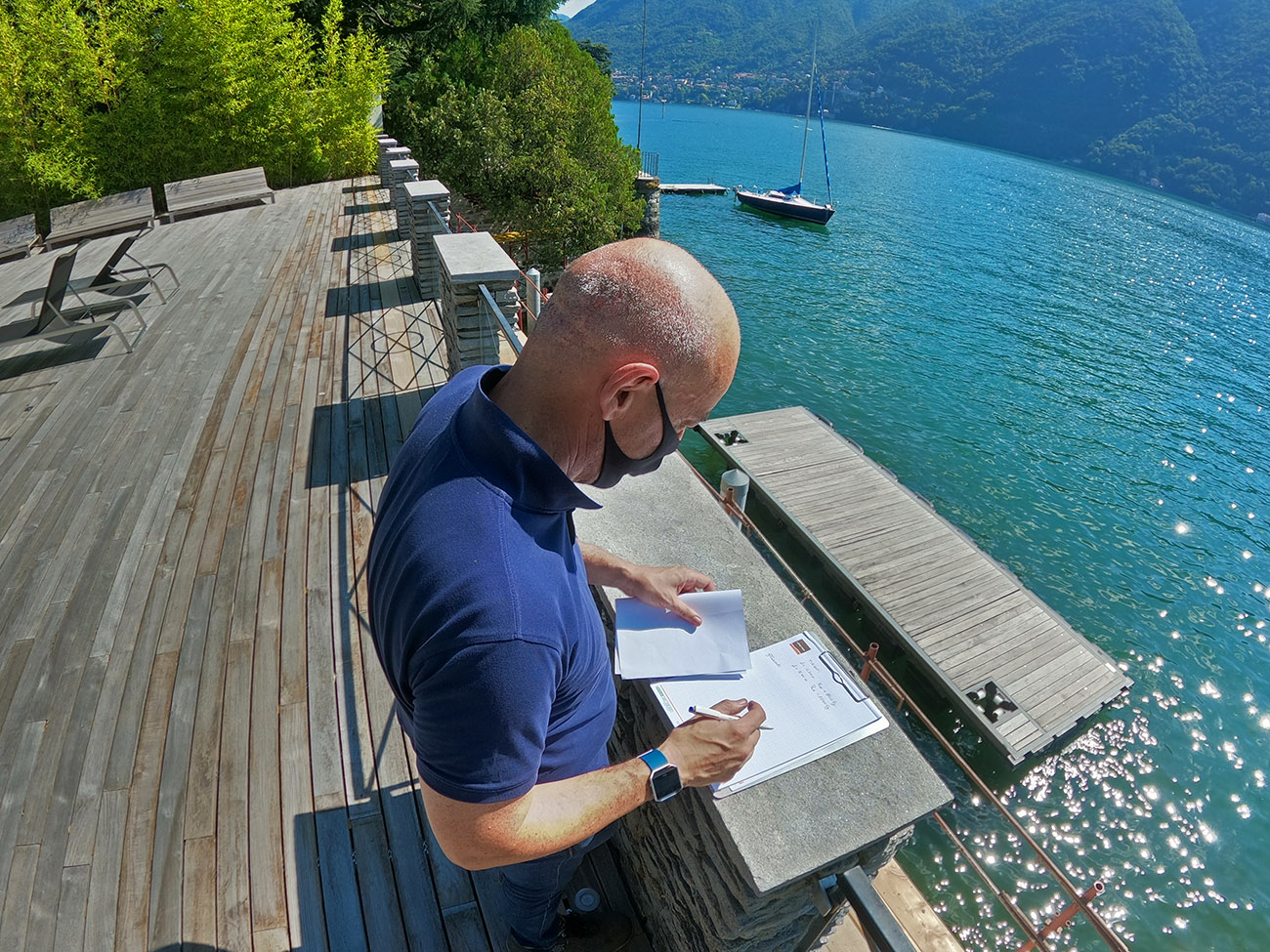

    area-intervento-cedimento-muro-sponda-lago



    LA SOLUZIONE

    Per questo intervento abbiamo impiegato tre tecnologie Uretek:

    • Uretek Deep Injections®
      per consolidare il terreno di fondazione del muro spondale;
    • Uretek Walls Restoring®
      per riempire i vuoti e ricostituire il legante ammalorato nella struttura di fondazione del muro
    • Uretek MicroAnchors®
      per contrastare le spinte orizzontali a tergo della muratura.

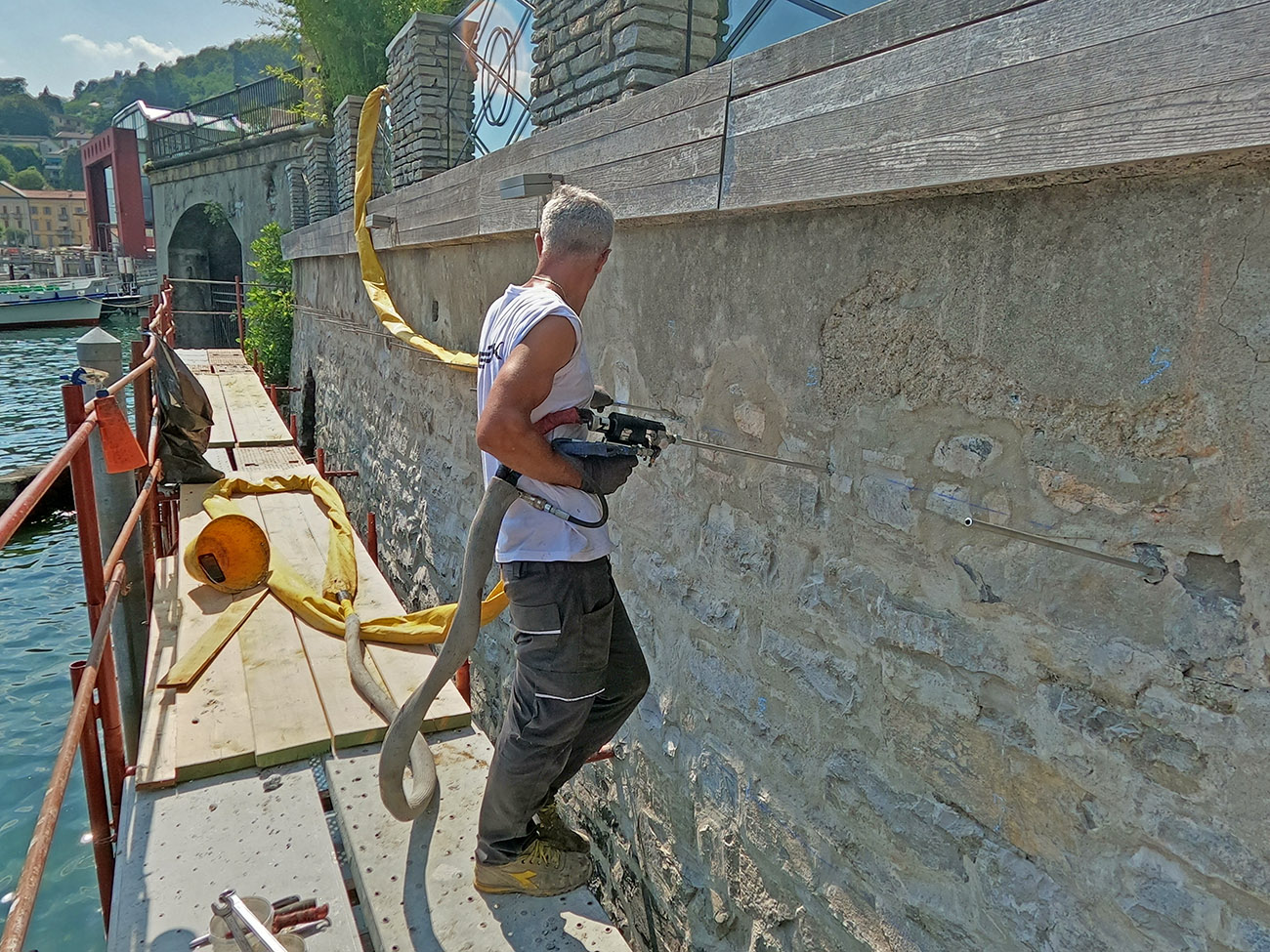

    La combinazione di diverse tecnologie ci ha permesso di risolvere in unico intervento diverse problematiche, in particolare è stato fondamentale l’utilizzo di Uretek MicroAnchors®, una soluzione progettata per contrastare la spinta delle terre costituita da una serie di micro ancoraggi, disposti secondo una maglia regolare su superfici di manufatti contro terra, allo scopo di evitare spostamenti e deformazioni. I MicroAnchors® sono costituiti da un puntale collegato rigidamente ad una fune, rivestita a sua volta da un tubo finestrato per l’uscita della resina in fase di iniezione. Il tutto è completato da una piastra di ripartizione e da una boccola di incuneaggio. Tutti gli elementi sono in acciaio dolce tranne il tubo che è in acciaio inox.

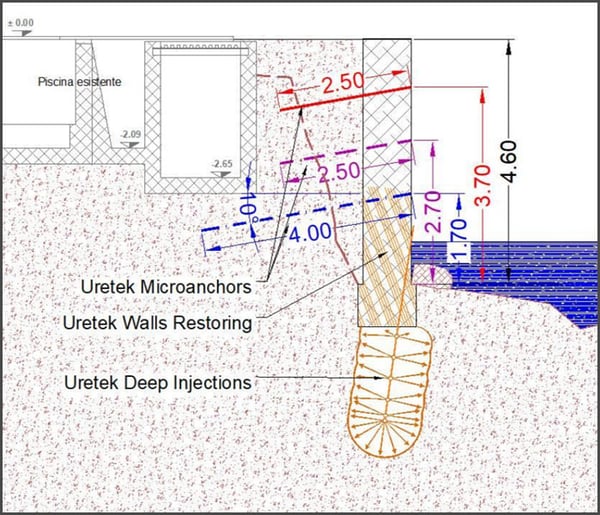

    dettagli-intervento-consolidamento-terreno-fondazioni-muri-sponda-lago

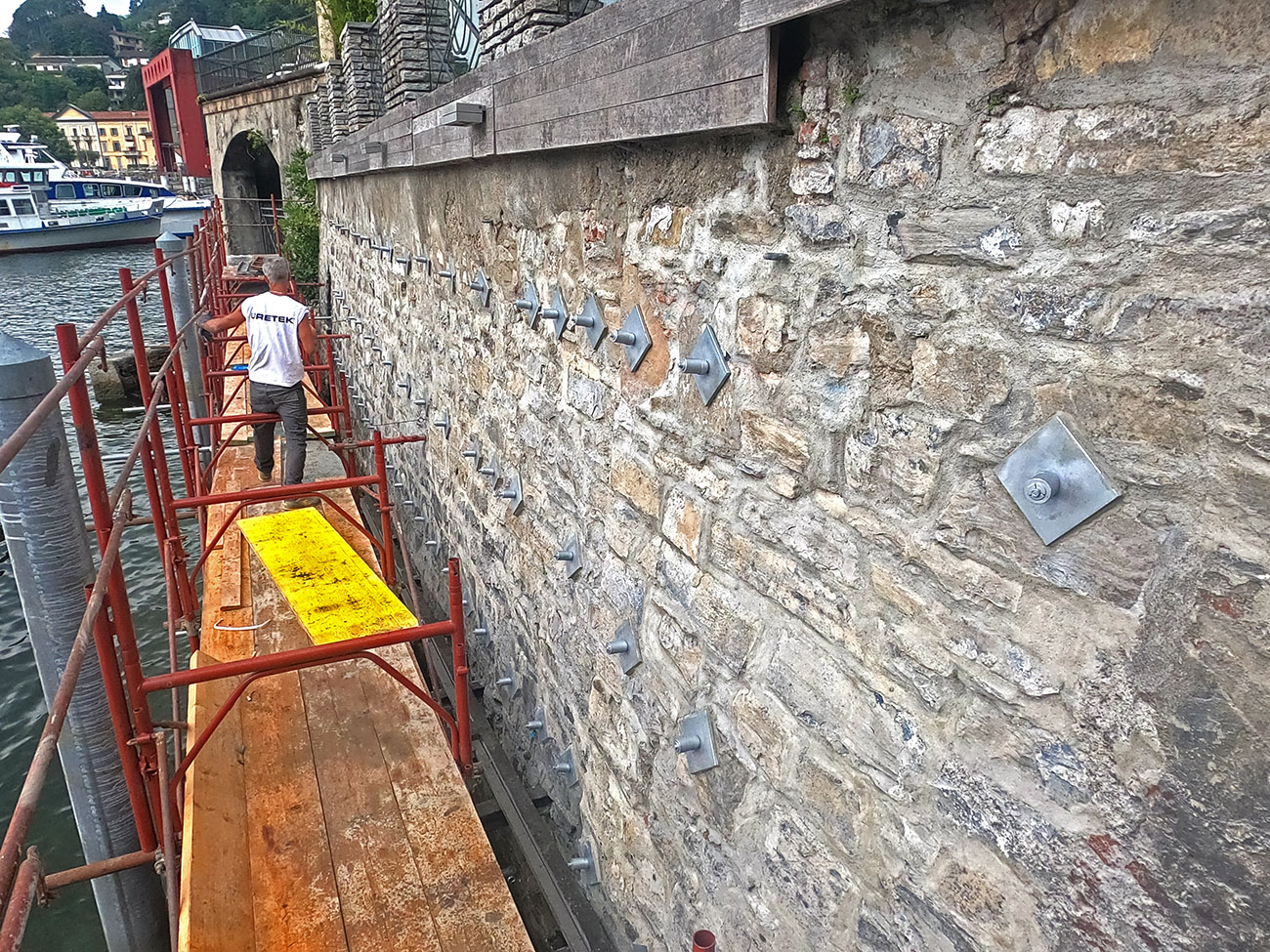

    dettagli-intervento-microtiranti-ancoraggio-muri-controterra

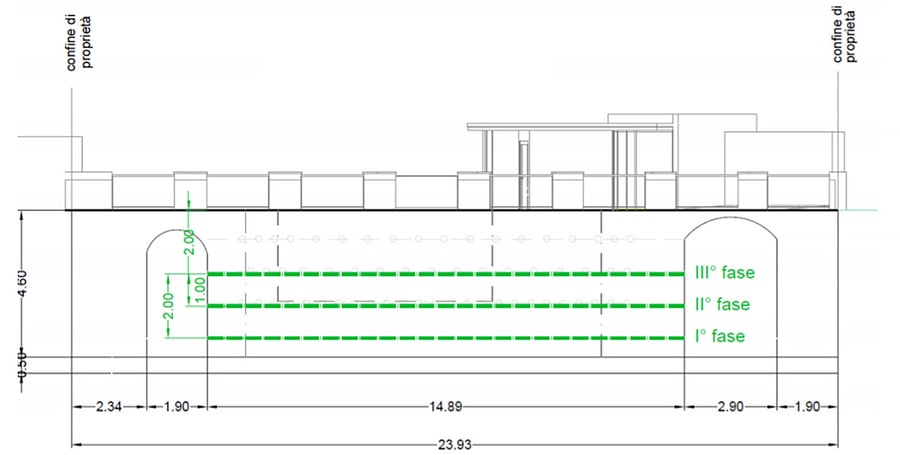

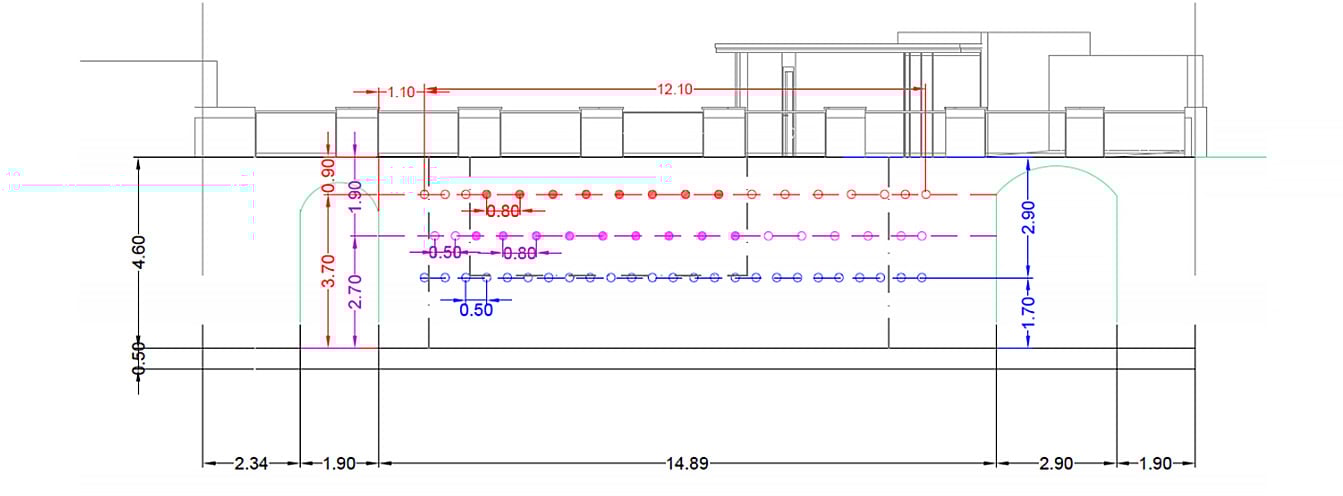

    Prospetto del muro lato lago

    Campi di applicazione tecnologia Uretek MicroAnchors®

    • Muri di contenimento
    • Pareti arginali
    • Muri di sostegno
    • Fronti di scavo
    • Argini, Paratie
    • Gallerie, Sottopassi e Tunnel

    Operatività di cantiere in condizioni particolari

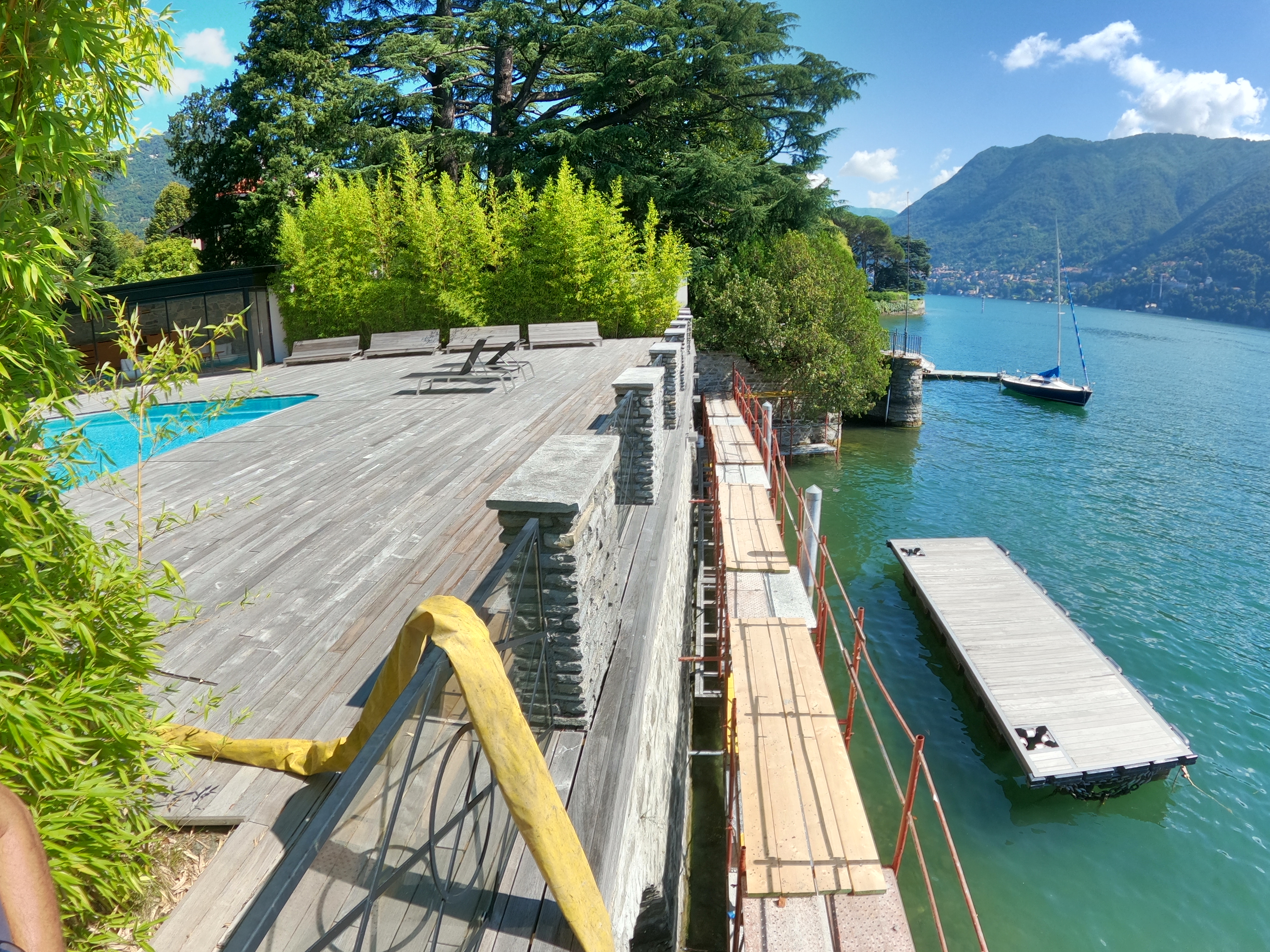

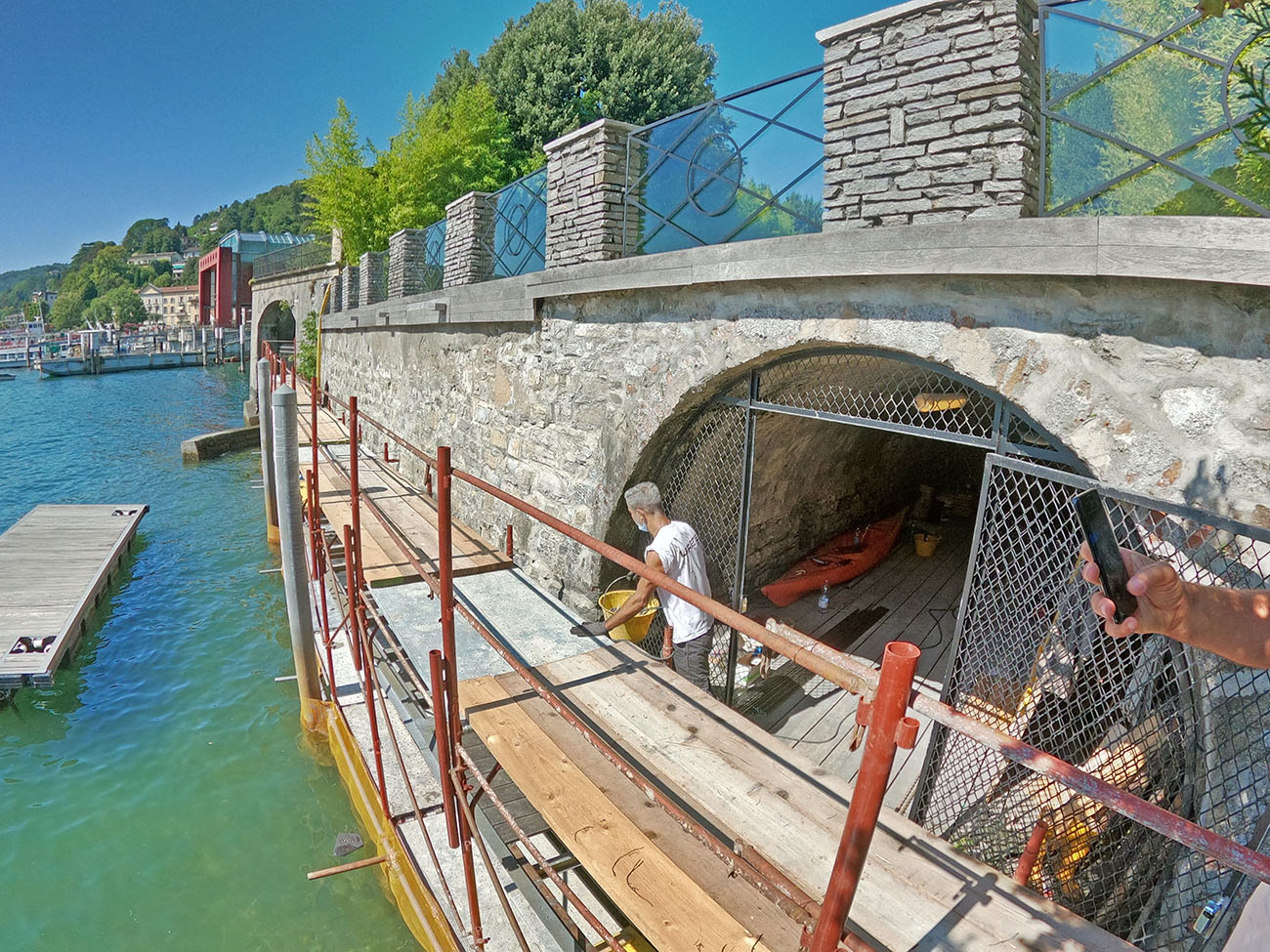

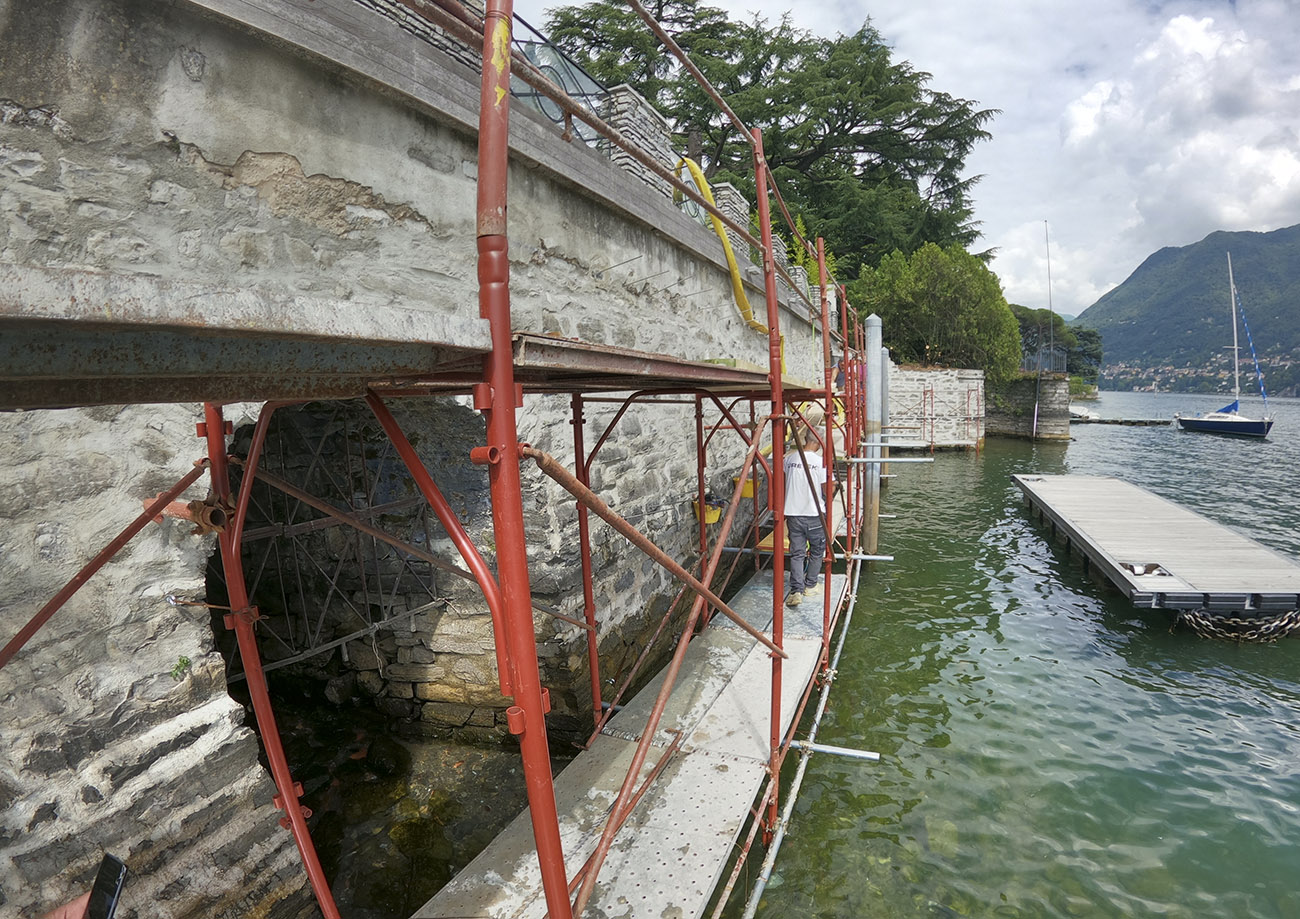

    Per questo intervento abbiamo realizzato uno specifico ponteggio poggiante sul fondo del lago in prossimità del muro di contenimento, allestito con piani di lavoro ad altezza diversa per eseguire prima gli interventi sul terreno e sulla fondazione e quindi i diversi allineamenti degli ancoraggi.

    Schema piani di lavoro

    schema-intervento-microtiranti-ancoraggio-pareti-controterra
