Consolidamento del terreno di fondazione di una chiesa e monitoraggio radar 3D

Nella Chiesa Santi Pietro e Paolo a Marano di Valpolicella si è eseguito un intervento di consolidamento del terreno con URETEK Deep Injections Ultra, tecnologia estremamente innovativa che permette la rilevazione simultanea di centinaia di punti sulla struttura registrandone lo spostamento in tutte le direzioni con una precisione di un decimo di millimetro anche a grande distanza. Tipologia di intervento particolarmente adatto ad edifici storici e delicati.

IL PROBLEMA

Per una serie di problemi il cedimento del terreno di fondazione, da alcuni anni, ha fatto si che si creassero diverse crepe sulle murature esterne ed interne, anche la pavimentazione interna riportava diverse fessurazioni.

Perchè è stata scelta la soluzione Uretek:

rapidità: attenta pianificazione e programmazione dei tempi di esecuzione che permettevano di realizzare l’opera in tempi brevi;

costi competitivi;

non invasività: l’intervento proposto da Uretek non necessitava scavi o lavori in muratura, non avrebbe sporcato l’area né prodotto scarti di lavorazione;

monitoraggio radar continuo del lavoro: le attività sarebbero state sottoposte a controllo in tempo reale mediante tecnologia radar d’avanguardia e personale altamente qualificato;
applicazione della tecnologia esclusiva Uretek Deep Injections con monitoraggio radar 3D che, grazie all’iniezione della resina espandente Uretek Geoplus® ad alta pressione di rigonfiamento, compatta il terreno e stabilizza le strutture;
attenzione all’ambiente: la miscelazione delle resine Uretek® genera un prodotto finale inerte, che non rilascia eluati nel terreno e nelle eventuali falde presenti.

LA SOLUZIONE

Considerata l’importanza storica dell'edificio in questione, abbiamo ritenuto la tecnologia brevettata Uretek Deep Injections con monitoraggio radar 3D quella più efficace e meno invasiva per questa tipologia di intervento, trattandosi di una struttura più delicata e sensibile agli spostamenti.

Abbiamo arrestato il cedimento iniettando la resina Uretek Geoplus® a rapida espansione ed alta pressione di rigonfiamento che ha addensato il terreno di fondazione a vari livelli di profondità migliorandone le caratteristiche meccaniche e idrauliche.

IL PROGETTO NEL DETTAGLIO

L'intervento è composto da diverse fasi:

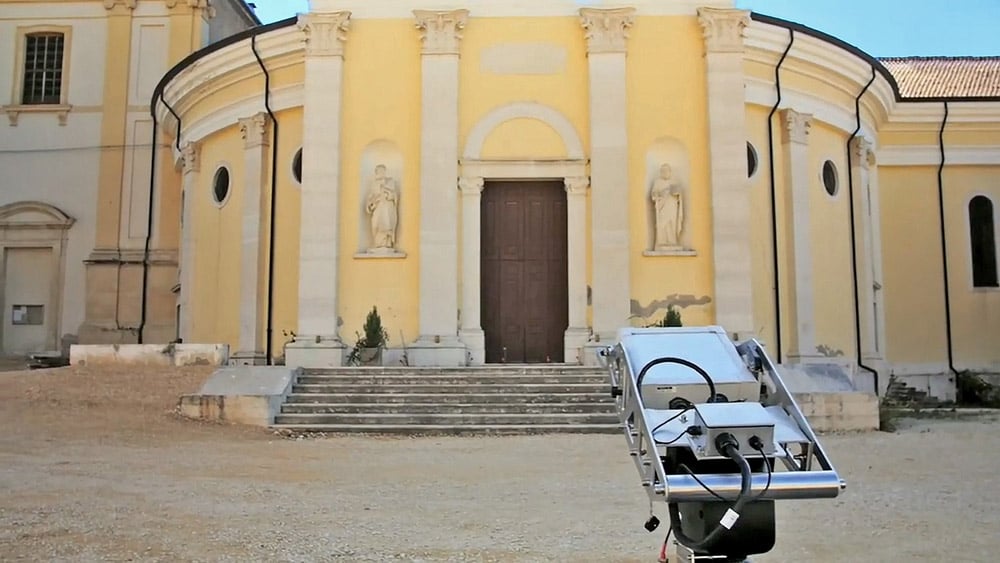

1. Monitoraggio globale dell edificio attraverso una strumentazione radar assolutamente innovativa che scansiona l'obiettivo ogni 20 secondi monitorando movimenti con la precisione del decimo di millimetro su qualunque superficie. In primo luogo il sistema traccia un reticolo di celle virtuali sulla facciata dell'edificio, questo reticolo serve da sistema di riferimento per le letture successive, il radar non richiede alcuna collocazione di mire necessaria invece nei sistemi tradizionali. Si effettua una prima lettura in bianco dell'edificio fissando un punto di zero per le successive misurazioni.

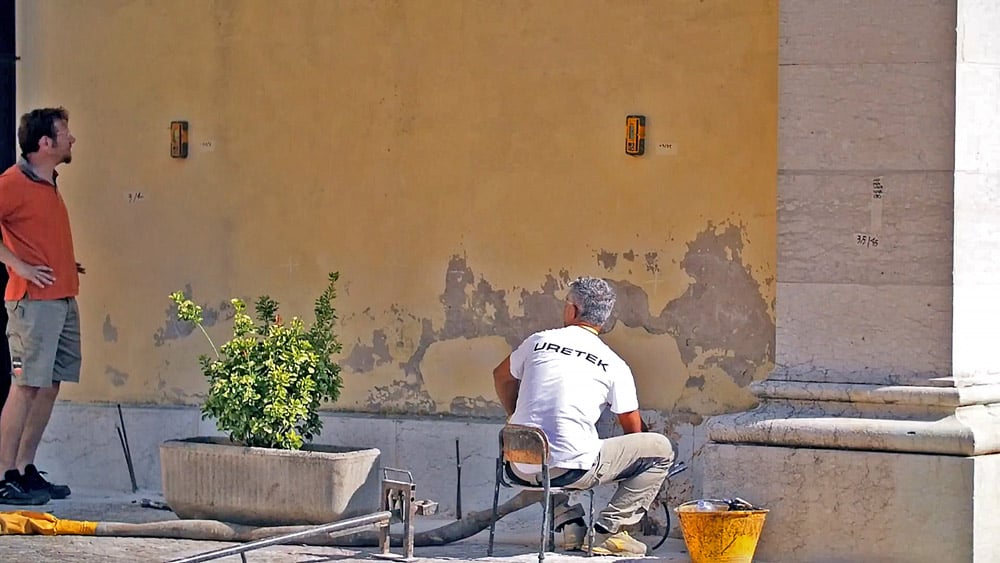

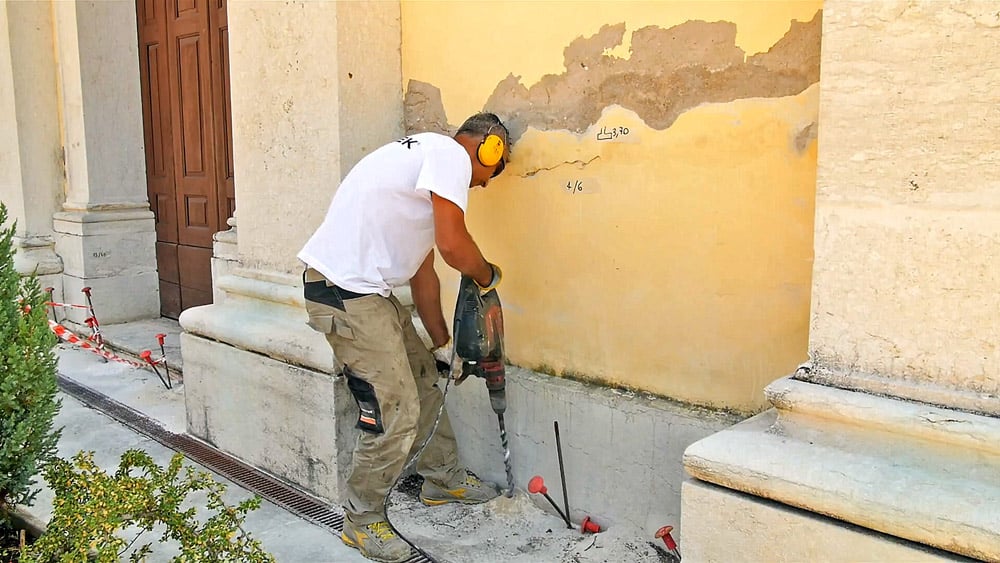

2. Dopo aver individuato la zona per il consolidamento del terreno si procede alla perforazione della fondazione e alla successiva iniezione della resina espandente esclusiva URETEK Geoplus. La forte e rapida espansione della resina compatta il terreno, ne migliora le caratteristiche meccaniche, idrauliche e arresta il cedimento.

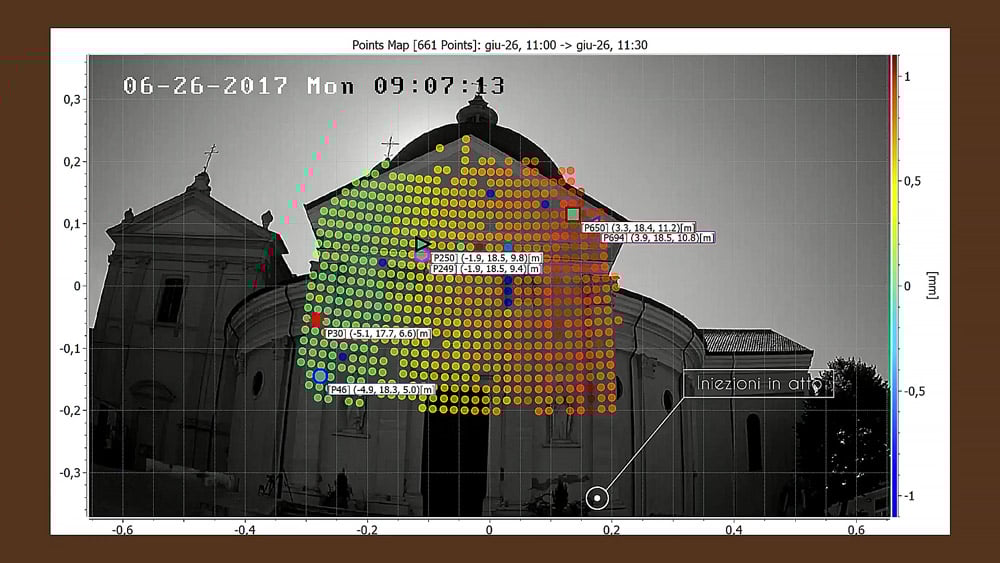

3. Monitoraggio globale della facciata attraverso scansioni continue in modo da rilevare qualsiasi spostamento dell'edificio durante le iniezioni. Tra le centinaia di punti monitorati dal sistema, l'operatore può decidere di seguire l'evoluzione solo di alcuni di essi, eseguendo scansioni progressive, il radar è in grado di mostrare variazioni nel tempo della posizione di questi punti rispetto al punto di zero. L'azione di sollevamento operata dalle resine URETEK è chiaramente mostrata in rosso.

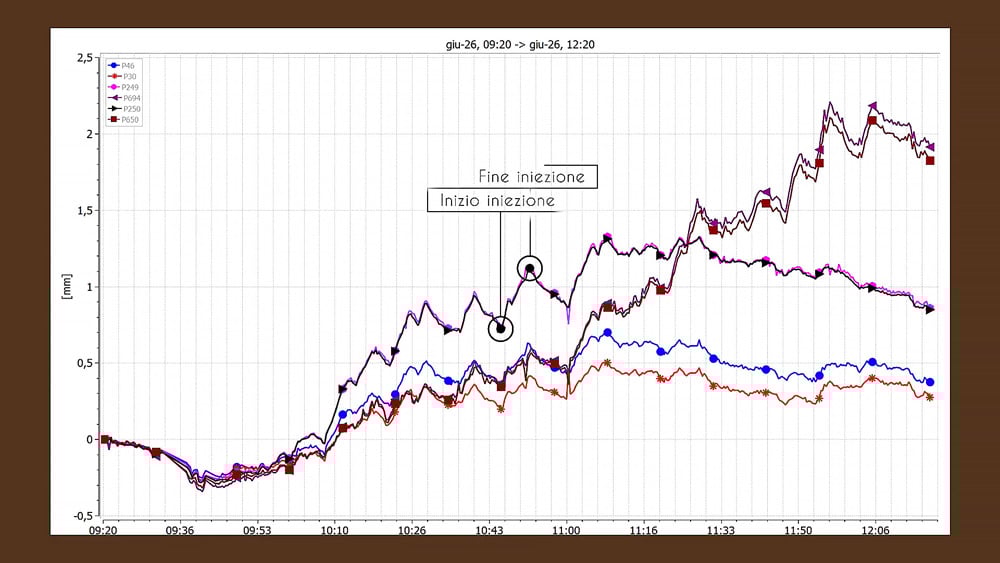

4. Alla fine delle operazioni di consolidamento il sistema è in grado di mostrare un grafico complessivo e cumulativo dell'azione dell'intervento URETEK Deep Injections con monitoraggio radar 3D nei punti di maggiore interesse.

5. L'interruzione dell'iniezione può avvenire secondo tre criteri distinti:

- il primo criterio è la rilevazione di un principio di sollevamento dell'edificio, segno dell'evidente consolidamento del terreno sottostante
- il secondo criterio può essere oltre al raggiungimento del consolidamento dell'edificio anche l'inizio di sollevamento della struttura fino al raggiungimento di una quota ben precisa e prestabilita in fase di progetto
- terzo criterio può essere l'interruzione dell' iniezione nel momento in cui si rilevano distorsioni angolari che potrebbero essere dannose e pericolose per l'edificio.
